General Specifications
Socket
LGA 1700
Form Factor
ATX
Chipset
Intel Z690
Max Memory
128 GB
Memory Type
DDR4
Memory Slots
4
Colors
BLACK
GREY
Lighting
Unknown
PCIe Slots
1 x PCIe 5.0 x16
3 x PCIe 3.0 x1
1 x PCIe 3.0 x4
M.2 Slots
M 2260/2280/22110 PCIe 4.0 x4
M 2260/2280 PCIe 4.0 x4
M 2260/2280 PCIe 4.0 x4
SATA 6Gb/s
6
SATA 3Gb/s
Unknown
U.2 Ports
Unknown
Onboard Ethernet
Realtek 2.5GbE LAN chip 2.5 Gb/s
WiFi
Wifi 6E Bluetooth 5.3
USB 2.0
2
USB 3.2 Gen 1
2
USB 3.2 Gen 2
Unknown
USB 3.2 Gen 2x2
Unknown
USB 4.0
Unknown
USB 4 80Gbps
Unknown
CPU Fan Headers
1
Case Fan Headers
3
Pump Headers
1
CPU Optional Fan Headers
1
ARGB 5V Headers
Unknown
RGB 12V Headers
Unknown
Power Button Header
Yes
Reset Button Header
Yes
Power LED Header
Yes
HDD LED Header
Yes
Temperature Sensor Headers
Unknown
Thunderbolt Headers
2
COM Port Headers
2
Main Power
24-pin
CPU Power
8-pin
4-pin
ECC Support
Yes
RAID Support
Yes
Back-Connect Connectors
No
BIOS Flashback
Yes
Clear CMOS Button
Yes
Audio Chipset
Realtek
Audio Channels
7.1

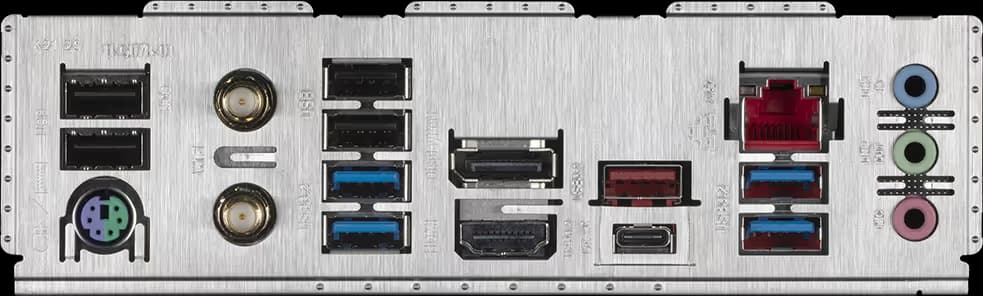

Back Panel Ports
1 x PS/2 keyboard/mouse port
2 x SMA antenna connectors (2T2R)
1 x DisplayPort
1 x HDMI port
1 x USB Type-C port
with USB 3.2 Gen 2x2 support
1 x USB 3.2 Gen 2 Type-A port (red)
4 x USB 3.2 Gen 1 ports
4 x USB 2.0/1.1 ports
1 x RJ-45 port
3 x audio jacks
Product Information
Manufacturer
Gigabyte
Series
Ultra Durable
Variant
Z690 AX DDR4 V2
Release Year
2021
Manufacturer Color
Black
UPC
None
EAN
None
Part Numbers
Z690-UD-AX-DDR4-V2-rev-10
BuildCores ID
lxyi0vf2w
Motherboard
Gigabyte Z690 UD AX DDR4 V2
